Радиальная броня

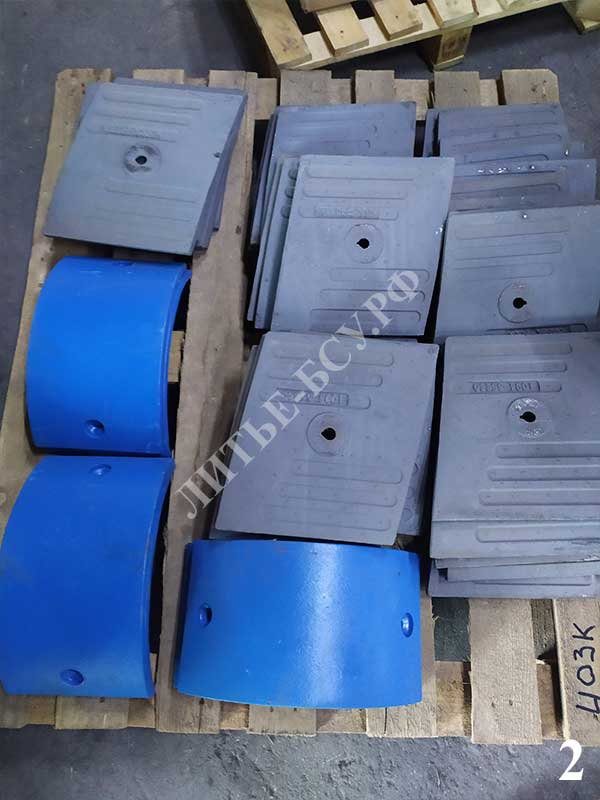

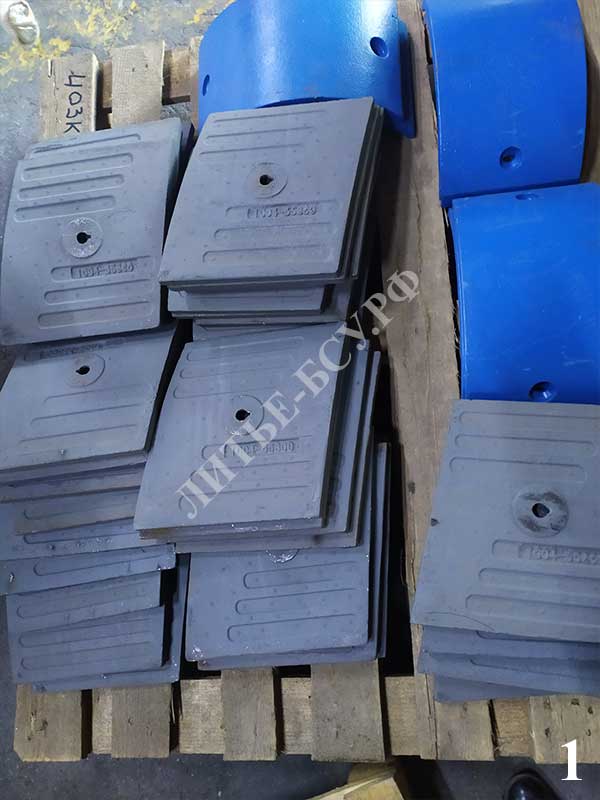

Радиальная броня для бетоносмесителя BHS2.0, а так же его разновидностей DKX2.0, BHS2.25, BHS3.0, DKX2.25,DKX3.0, представляет собой изогнутые под определенным радиусом пластины в виде параллелепипеда и трапеций из чугуна высокой прочности, по своей форме данные элементы брони практически не имеют различий между собой в различных моделях бетоносмесителей от 2000м3 до 3000м3, основным отличием является количество данных элементов в том или ином бетоносмесителе.

Все изделия защищающие радиальный контур бетоносмесителя можно условно разделить на три основные группы, которые имеют следующие каталожные номера:

Изразцы ванны внутр. 100455600 –32шт.
Изразцы ванны наруж. 100455700 – 16 шт.
Ванны лист верхний 100595000 – 12 шт.

Изразцы ванны внутренние представляют собой пластины определенной толщины в виде равнобедренного параллелепипеда, они располагаются по самому центру бетоносмесителя и соответственно подвержены самому сильному износу в процессе эксплуатации.

Изразцы ванны наружние располагаются с двух сторон по бокам бетоносмесителя, выполнены из высокопрочного чугуна и представляют собой неравнобедренную трапецию согнутую под определенный радиус.

Лист ванны верхний представляет собой прямоугольник согнутый под определенный радиус, располагается в самой верхней части бетоносмесителя и подвергается наименьшему износу в процессе эксплуатации, изготавливается как из высокопрочного чугуна, так и из легированной стали марки 65Г.

Все вышеперечисленные элементы радиальной брони крепятся к корпусу бетоносмесителя при помощи высокопрочных винтов с потайными шляпками, в противном случае их просто оторвет в процессе перемешивания бетонной и растворной смеси. На продолжительность жизни данных элементов сильно влияет жесткость производимых бетонных смесей, а так же своевременное регулирование зазоров между движущимися лопатками и скребками и самой броней.
